Vatten-, radon-, explosions- och gnagartätning av kabelgenomföringar i BYGG OCH ANLÄGGNING
Egenskaper
Vattentät
Explosionssäkert
Gastätning
Gnagarsäker
UV-beständig
Kemikaliesäkert
Nofirno är dokumenterat vattentät, radontät, gnagartät och explosionssäker. Du får en underhållsfri tätning av kabelgenomföringar med en operativ livslängd på över 50 år.

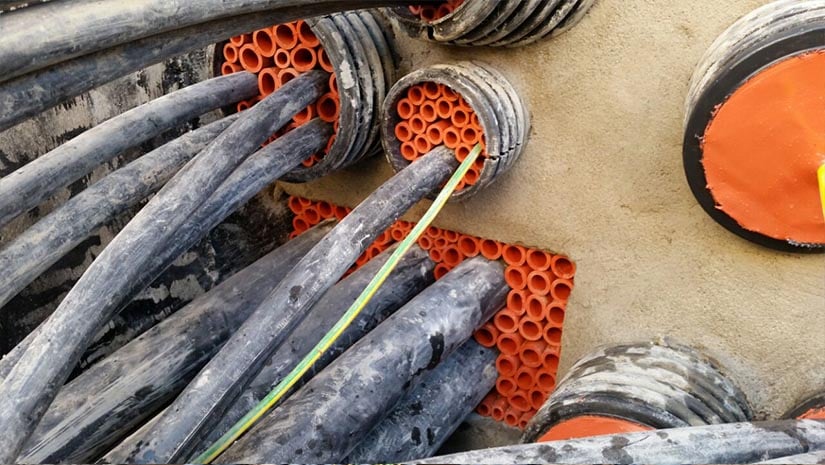

Detta är en ren gummiprodukt där remsor med Nofirno-hylsor fyller öppet utrymme i en urtagning av betong/stål/plast, antingen cirkulär eller rektangulär, och fungerar som en armering och form för vår patenterade Nofirno tätningsmassa.
Tätningsmassan appliceras över hylsorna i ett 20 mm tjockt lager och pressas sedan på plats med en fuktig trasa. Tätningsmassan binder sig på detta sätt till hylsorna, kabeln och urtagningsväggen. Denna lösning kräver 80 mm djup och ger en tätning som tål ett tryck på upp till 10 BAR (beroende på yta - se tryckberäknaren under "Dokumentation" längre ner på sidan).

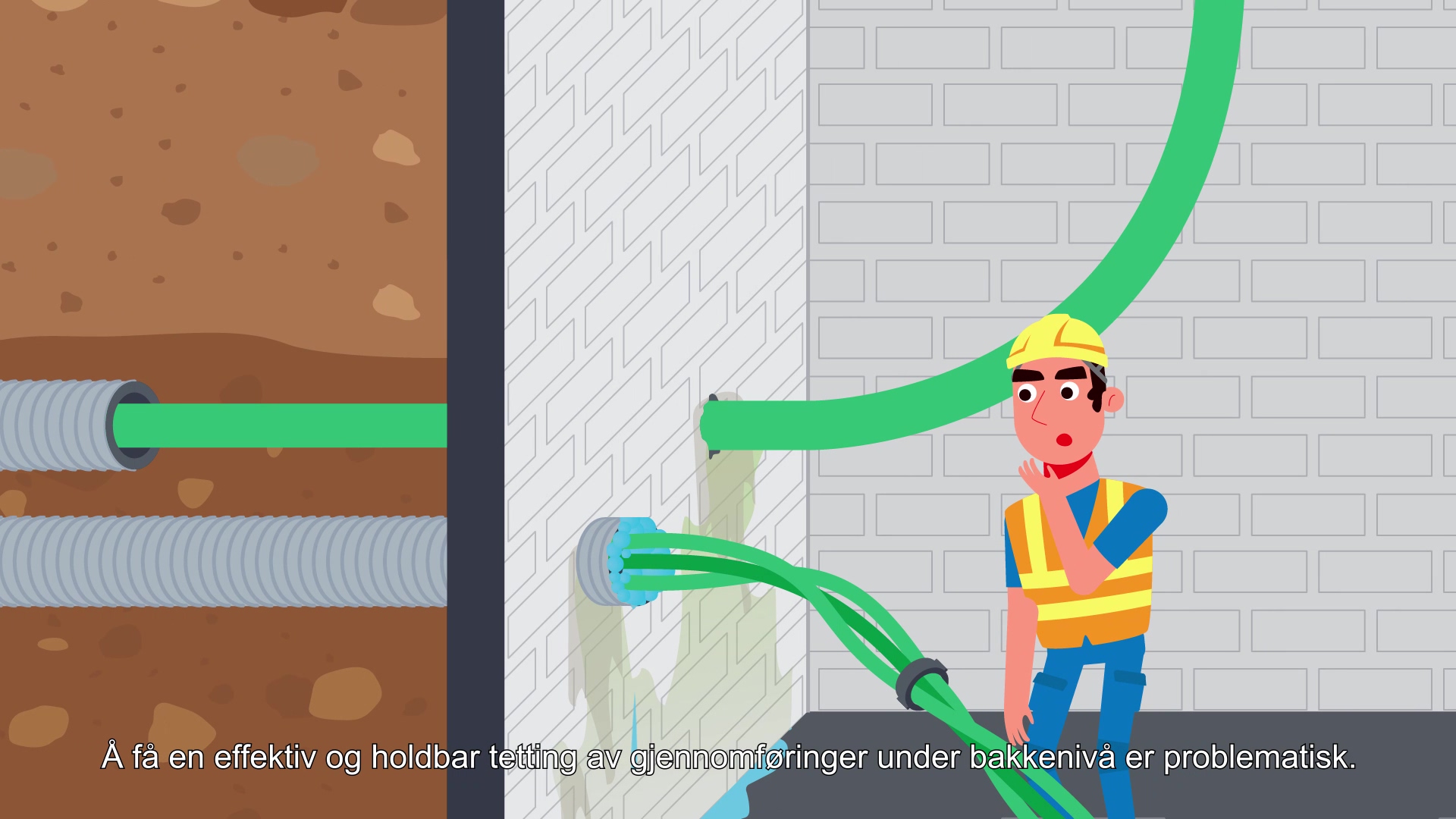

Nofirno kan även användas för att täta insidan och utsidan av dragrör. Detta är en källa till att vatten, gas och gnagare tar sig in i byggnader.
Det tätar också runt fiberrör, förutsatt att man slipar/ruggit ner röret lite med sandpapper för att säkerställa vidhäftning.
Nofirno använder inte kompression för att uppnå en tät genomföring. Kompression deformerar gummi över tid och är anledningen till att lösningar som använder detta måste ha ett underhållsprogram. Nofirno använder en kombination av vidhäftning och elasticitet, som tillåter upprepade radiella/axiella rörelser och expansioner utan behov av underhåll under hela produktens livslängd.

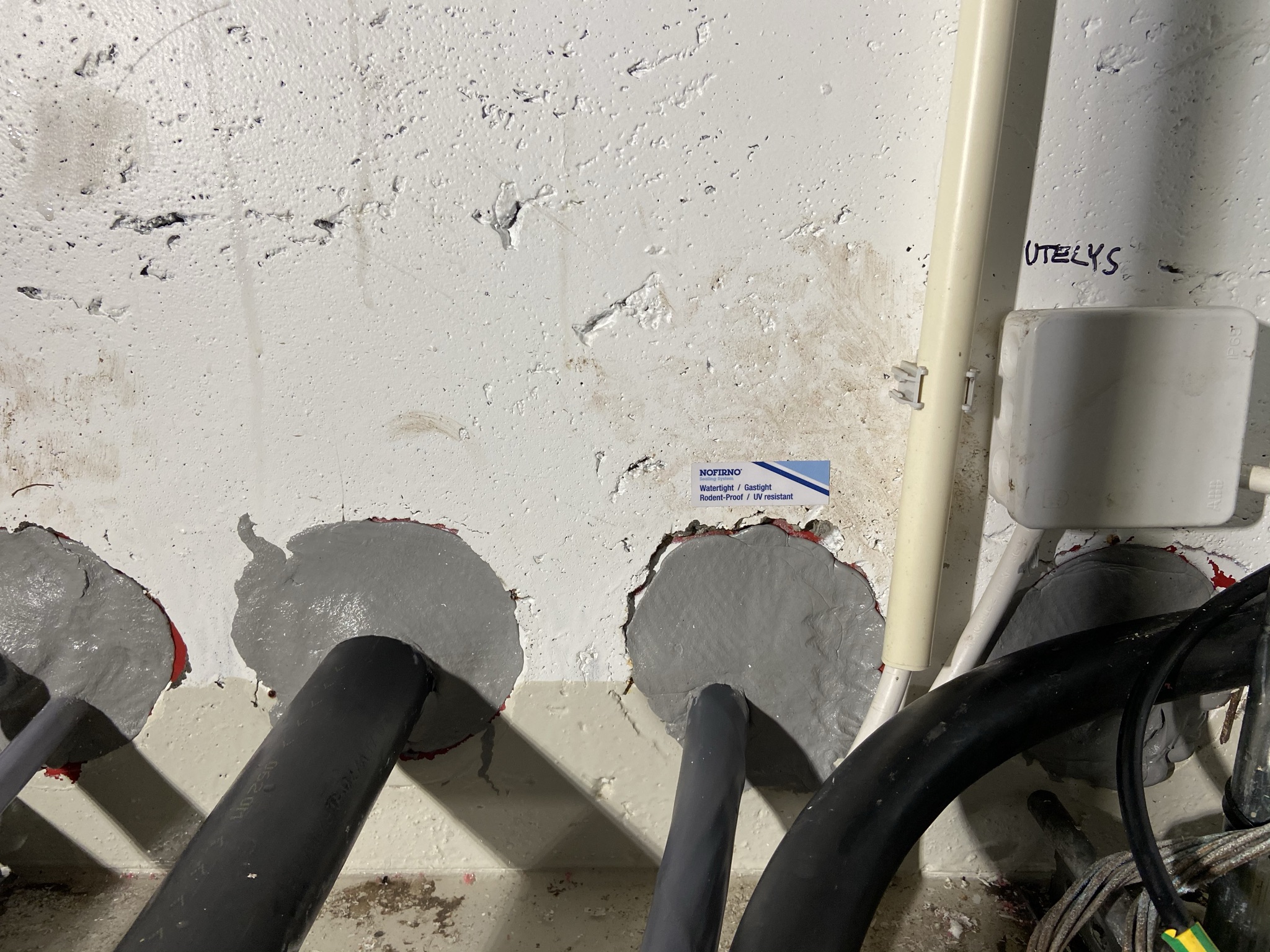

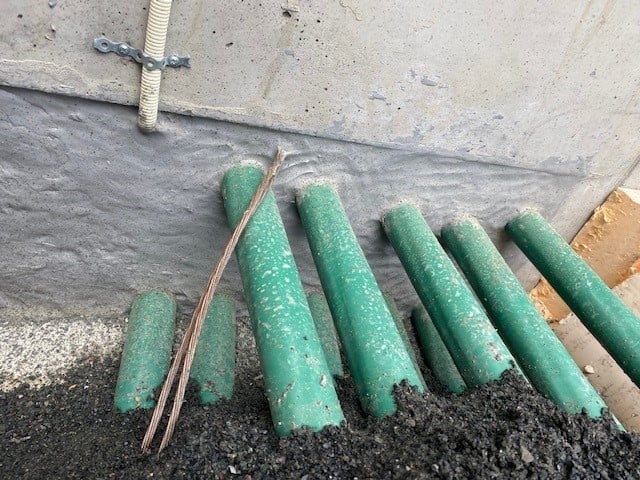

Typiska gränssnitt där Nofirno används: grundmur ut mot marken/terrängen, genomföringar i brunnar, vertikala utskjutningar ut mot naturen och i byggnader.
Frihet vid installation - ingen millimeterprecision eller strikta krav på vinklar och kabelplacering
Flexibilitet med bulkmaterial - urtagning annorlunda än projekterat? Fel kabeldimension? Inga problem - använd bara mer eller mindre av materialet.
Livslängd på över 50 år
Tål drag, vibrationer och expansioner utan att bryta tätningen
Tryckmotstånd upp till 10 BAR (beroende på yta – se godkännande och beräknare för tryck)

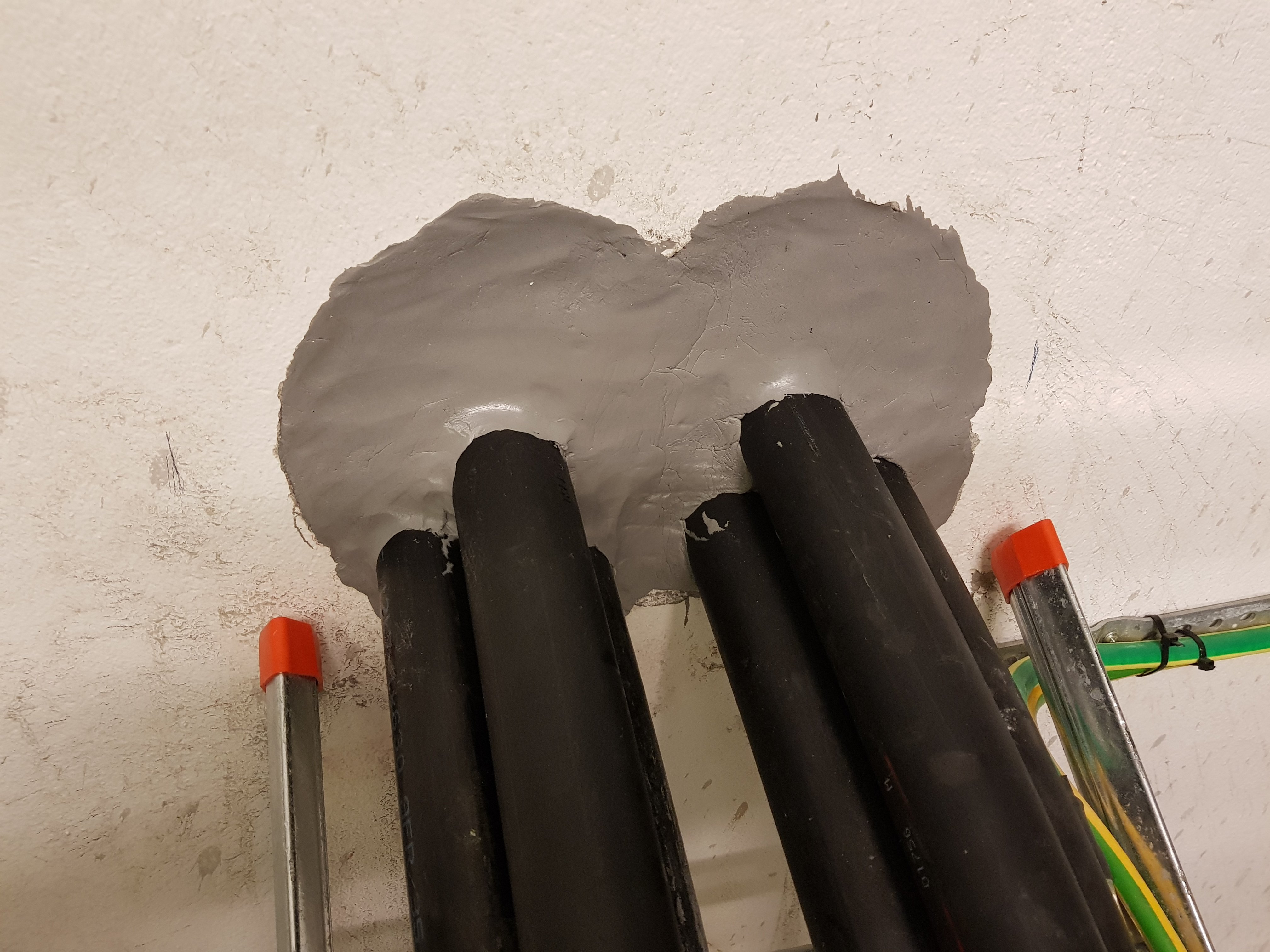

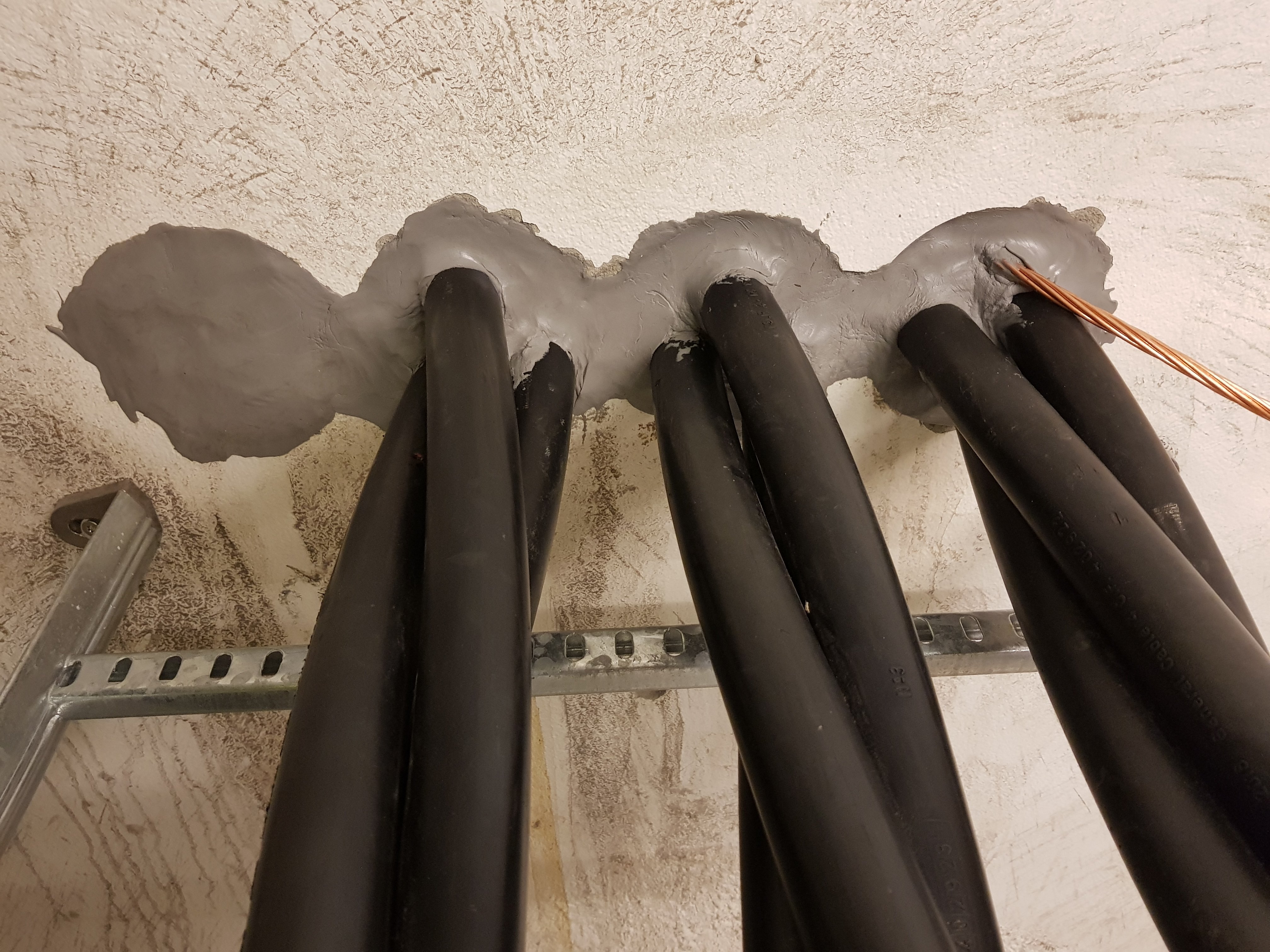

Kan installeras vertikalt (även över huvudet)
Tätar cirkulära/rektangulära urtagningar
Underhållsfritt
Tål alla väderförhållanden (saltvatten, vind, UV)
Driftstemperatur mellan -50 och +180 grader
Kan installeras mellan -25 och +60 grader
-Rekommenderad installationstemperatur är från +5°C till +60°C
Enkel ändring, tillägg eller borttagning - skär ut härdad tätningsmassa för anpassning till ny kabel, dra igenom ny eller ta bort gammal kabel, applicera ny tätningsmassa (se installationsvideo)
Kan installeras direkt i betong, stål, plast och glasfiber
Resistent mot koncentrationer av kolväten, metan, vätesulfid och klor, samt flera andra kemikalier (kontakta oss för dokumentation).
Resistent mot konsentrasjoner av hydrokarboner, metan, hydrogensulfid og klor, samt flere andre kjemikalier (spør oss om dokumentasjon).
Tilläggsinfo Nofirno
Dricksvattengodkänd (röd och vit tätningsmassa)
Tätningsmassa finns tillgänglig i röd och grå (svart, blå och vit finns på beställning)
Här hittar du tekniska godkännanden, datablad, ritningar och diverse tester för Nofirno Tätningssystem
Produktdatablad for bygg og anlegg
Godkännande för statiskt tryckmotstånd mot vatten och gas i kabelgenomföringar. Tabeller med tryckmotstånd i diverse hålstorlekar finns på sidorna 20 - 22. OBS: Notera att tryckmotståndet är baserat på tomma genomföringar, och att tryckmotståndet ökar när kablar upptar utrymme och reducerar den tryckutsatta ytan. Intervallen för tryck i olika urtagningar är inte begränsande för hur stora urtagningarna kan vara om trycket är lägre.
En förklaring av Nofirnos tryckegenskaper med vidhäftningsytor, elasticitet, kompression och friktion.
Installationsanvisningen visar ett vertikalt dragrör med kablar, men tillvägagångssättet är identiskt för både horisontella och vertikala genomföringar i betong/metall/plast.
Materialberäknare för tätning på en sida av vägg/dragrör. OBS: Gäller endast för tätning mot vatten, gas och gnagare. Kontakta oss för beräkningar om det gäller brand!
Materialberäknare för tätning på en sida av vägg/dragrör. OBS: Gäller endast för tätning mot vatten, gas och gnagare. Kontakta oss för beräkningar om det gäller brand!
Nofirno går under VMQ längst till höger. Motståndet gäller höga eller rena koncentrationer av ett ämne. Om det är utspätt är motståndet bättre än uppgivet. Notera att vi har tester för exempelvis kolväteprodukter och motstånd.
Godkännande för rör- och kabelgenomföringar i kärntekniska anläggningar. En förutsättning för detta godkännande är en livslängd på 60 år (se sida 9, punkt 2 avsnitt 3).
Nofirno kan användas i EX-zon och är tät mot explosionstryck (upp till angivna ytor som utsätts för tryck).
Notera att dricksvattengodkännandet endast gäller röd och vit tätningsmassa.
En bedömning av användningen av Nofirno i skyddsväggar runt tankanläggningar och vid förvaring av brandfarliga vätskor.
Ingen oxidering av flyktiga organiska komponenter under eller efter härdningsprocessen. Detta test är enligt EN16516 och gäller för de som använder byggnaden efter installation.
Ingen oxidering av flyktiga organiska komponenter under eller efter härdningsprocessen. Denna gaskromatografi visar ingen förekomst av flyktiga organiska komponenter 1 timme efter applicering. Ingen exponering för den utförande parten.
Test som visar Nofirno reaktion/egenskaper vid nedsänkning i bensin/diesel.
Exakt varför gnagare inte gnager på Nofirno är okänt, men det har testats och prövats både i laboratorium och i praktiken.
